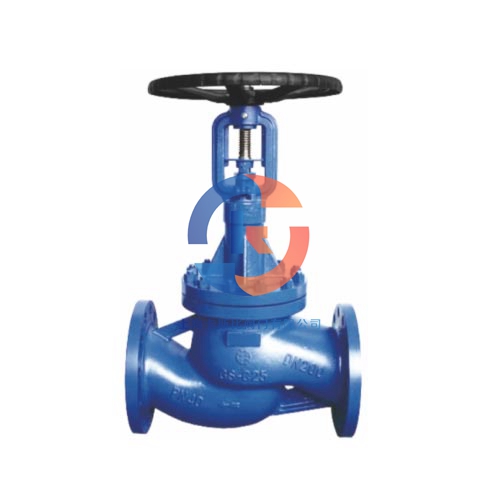

法蘭截止閥的結構特征及工作原理

法蘭截止閥的結構特征及工作原理都是什么呢？想必大家這個問題都不陌生，那接下來就由小編來給大家解讀一下法蘭截止閥的結構特征及工作原理都有哪些。

法蘭截止閥的啟閉部件為塞形閥瓣，突面為平面或錐形，閥瓣沿液體中心線直線運動。法蘭截止閥J41H的結構形式有直連式、直連式和直角式。

工作原理:

法蘭截止閥是一種強制密封閥門，因此當閘閥關閉時，須在閥瓣上施加壓力，迫使突面不泄漏。關閥的力要大于開閥的力，因此閥座的直徑要大一些，否則閥座會彎折。

結構特征:

1.法蘭截止閥結構緊湊，外形美觀，性能優良。翻板與閥座選用松連接結構，啟閉靈活。閥座選用倒置密封副設計，提升了閘閥的使用期和密封性能。

2.法蘭截止閥密封副材料匹配合理，運行時閥瓣與閥座之間的磨擦很小，使用壽命長。

3.法蘭截止閥的閥座表層經過氮化處理，具有較好的耐腐蝕性和耐摩擦性。

4.法蘭截止閥可選擇各種管路法蘭標準及法蘭密封面類型，也可選擇手動、蝸輪傳動、電動、氣動、液壓等多種驅動方式，滿足用戶的不同需求。

法蘭截止閥的用處:

法蘭切斷閥適用于石油、化工、制藥、化肥、電力等領域中公稱壓力PN1.6~16.0MPa，工作溫度-29~550℃管道上斷開或接通介質。適用介質:水、油、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動和氣動。

應用范圍

國標髙壓鑄鋼閘閥適用于公稱壓力4.0MPa~10.0MPa(1MPa=10kg)的轉換方式，工作溫度為零下29-600攝氏度的石油、化工、制藥、化肥、電力行業等工況管道中。管路介質可斷開或接通，不可調整或節流。適用介質:水、油、蒸汽、酸性介質等。

國標法蘭的另一個含義是:按國標要求的尺寸和公差范圍制造的法蘭，與按標準尺寸制造的法蘭不同，又稱為二標法蘭(有人稱非標法蘭不正確)。一般一些無良商家會通過減小法蘭厚度和直徑來實現節約材料的目的，他們也會用廢鋼或是廢鋼來加工法蘭。

一般，這種鋼是一種化學成分和機械性能不合格的廢物。更有甚者，用黑鋼廠的私人煉鋼來生產法蘭。這種個人煉鋼技術已經落伍，難以保證機械性能和焊接性能。使用中可能不能與鋼管焊接，或是鋼材本身有裂痕、氣孔等。并且焊后會漏。因此選購法蘭時盡量選擇國標法蘭。如果資金有限，如果選擇二標法蘭，一定要仔細觀察測量法蘭尺寸，以防上當。
