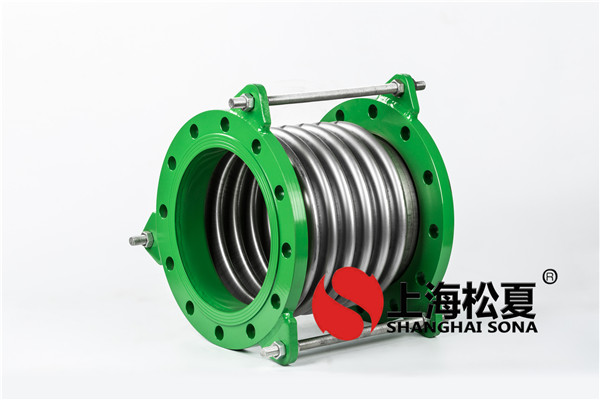

TB通用型波紋補償器產品說明
TB通用波紋補償器又叫膨脹節，或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。
產品特點
耐用、耐高溫、耐高壓、防腐、保護環境的優點、取代了橡膠接頭所帶來的不衛生、易老化、耐壓不穩定、易脫層撕裂、爆破等不良因素、解決了系統運行中的后顧之憂。
產品型號參數表
| 公稱通徑DNmm | 產品型號 | 補償器 | 剛度 | 有效面積A(cm2) | 波數 | 產品總長L(mm) | 接管端口 | ||||
| 橫向Y0mm | 角向Y0mm | 軸向KxN/mm | 橫向KyN/mm | 角向KyN/mm | n | 法蘭 | 接管 | 尺寸φ×s | |||
| 80 | 1.0TB80ⅹ8J/F | 6.4 | ±6.4 | 358 | 418 | 8.4 | 81 | 8 | 244 | 344 | φ89×4 |
| 1.0TB80ⅹ10J/F | 10 | ±8 | 286 | 214 | 6.7 | 274 | 374 | ||||
| 100 | 1.0TB100ⅹ6J/F | 3.6 | ±3.6 | 417 | 1471 | 14 | 121 | 8 | 223 | 323 | φ108×4 |
| 1.0TB100ⅹ10J/F | 10 | ±8 | 250 | 318 | 8.5 | 287 | 387 | ||||
| 125 | 1.0TB125ⅹ5J/F | 2.5 | ±4.4 | 408 | 2885 | 21 | 180 | 8 | 216 | 318 | φ133×4.5 |
| 1.0TB125ⅹ8J/F | 8 | ±8 | 227 | 495 | 12 | 288 | 388 | ||||
| 150 | 1.0TB150ⅹ5J/F | 2.5 | ±5 | 300 | 2889 | 20 | 257 | 8 | 238 | 338 | φ159×4.5 |
| 1.0TB150ⅹ8J/F | 6.4 | ±8 | 188 | 705 | 23 | 298 | 398 | ||||
| 200 | 1.0TB200ⅹ4J/F | 3.2 | ±5.3 | 288 | 3164 | 39 | 479 | 8 | 244 | 344 | φ219×6 |
| 1.0TB200ⅹ6J/F | 7.2 | ±8 | 192 | 9938 | 26 | 298 | 340 | ||||
| 250 | 1.0TB250ⅹ4J/F | 4.8 | ±5.3 | 588 | 4371 | 128 | 769 | 8 | 309 | 409 | φ273×8 |
| 1.0TB250ⅹ6J/F | 10.8 | ±8 | 392 | 1295 | 85 | 387 | 487 | ||||
| 300 | 1.0TB300ⅹ4J/F | 6.4 | ±5.3 | 830 | 4444 | 249 | 1105 | 8 | 358 | 458 | φ325×8 |
| 1.0TB300ⅹ6J/F | 14 | ±5.8 | 553 | 1371 | 166 | 456 | 556 | ||||
| 350 | 1.0TB350ⅹ4J/F | 6 | ±8 | 840 | 4289 | 309 | 1307 | 8 | 499 | 487 | φ377×8 |
| 1.0TB350ⅹ6J/F | 14 | ±8 | 560 | 1431 | 206 | 387 | 599 | ||||
| 400 | 1.0TB400ⅹ4J/F | 6 | ±5.3 | 918 | 6199 | 420 | 1611 | 8 | 400 | 500 | φ426×10 |
| 1.0TB400ⅹ6J/F | 14 | ±7.8 | 612 | 1837 | 280 | 510 | 610 | ||||
| 450 | 1.0TB450ⅹ4J/F | 4.8 | ±5.2 | 690 | 8210 | 379 | 1972 | 8 | 389 | 489 | φ478×10 |
| 1.0TB450ⅹ6J/F | 10.8 | ±7.8 | 450 | 2433 | 253 | 489 | 589 | ||||
| 500 | 1.0TB500ⅹ4J/F | 4.8 | ±4.6 | 728 | 9861 | 515 | 2445 | 8 | 415 | 517 | φ529×10 |
| 1.0TB500ⅹ6J/F | 10.8 | ±6.9 | 485 | 2922 | 343 | 515 | 615 | ||||
| 600 | 1.0TB600ⅹ4J/F | 4.8 | ±4 | 1468 | 20515 | 1477 | 3534 | 8 | 458 | 558 | φ630×10 |
| 1.0TB600ⅹ6J/F | 10.8 | ±6 | 978 | 60786 | 985 | 658 | 758 | ||||
| 700 | 1.0TB700ⅹ2J/F | 12 | ±1.7 | 3250 | 20989 | 4445 | 4717 | 6 | 346 | 446 | φ720×10 |
| 1.0TB700ⅹ4J/F | 4.8 | ±3.4 | 1625 | 26237 | 2222 | 466 | 566 | ||||
| 1.0TB700ⅹ6J/F | 10.8 | ±5.1 | 1083 | 58317 | 1482 | 666 | 766 | ||||
| 800 | 1.0TB800ⅹ2J/F | 0.8 | ±1.5 | 3555 | 38260 | 6122 | 5855 | 6 | 354 | 454 | φ820×10 |
| 1.0TB800ⅹ4J/F | 3.2 | ±3 | 1778 | 47826 | 3061 | 474 | 576 | ||||
| 1.0TB800ⅹ6J/F | 12.8 | ±6 | 889 | 5678 | 1530 | 594 | 694 | ||||
| 900 | 1.0TB900ⅹ2J/F | 1.6 | ±1.5 | 2657 | 182480 | 5921 | 7620 | 6 | 550 | φ920×10 | |
| 1.0TB900ⅹ4J/F | 6.4 | ±3 | 1329 | 22810 | 2960 | 698 | |||||
| 1.0TB900ⅹ8J/F | 26.6 | ±6 | 664 | 2851 | 1480 | 1036 | |||||
| 1000 | 1.0TB1000ⅹ2J/F | 1.2 | ±1.4 | 5540 | 495368 | 14861 | 9043 | 6 | 552 | φ1020×10 | |
| 1.0TB1000ⅹ4J/F | 4.8 | ±2.8 | 2770 | 91921 | 7431 | 692 | |||||
| 1.0TB1000ⅹ8J/F | 19.2 | ±5.6 | 1385 | 7740 | 3715 | 1018 | |||||
| 1100 | 1.0TB1100ⅹ2J/F | 0.8 | ±1.4 | 5140 | 806108 | 16122 | 11029 | 6 | 550 | φ1120×10 | |
| 1.0TB1100ⅹ4J/F | 3.2 | ±2.8 | 2570 | 100764 | 8061 | 690 | |||||
| 1.0TB1100ⅹ8J/F | 12.8 | ±5.6 | 1285 | 12585 | 4031 | 1046 | |||||
| 1200 | 1.0TB1200ⅹ2J/F | 0.8 | ±1.3 | 4535 | 92513 | 19927 | 12688 | 6 | 550 | φ1220×12 | |
| 1.0TB1200ⅹ4J/F | 3.2 | ±2.6 | 2718 | 115645 | 9963 | 692 | |||||
| 1.0TB1200ⅹ8J/F | 12.8 | ±5.2 | 1359 | 14546 | 4982 |
1046 |
|||||
